Mediciones MASW

Las mediciones MASW, son aquellas en que se emite una onda, m
ediante un golpe en la superficie del suelo y está va siendo registrada en el arreglo lineal de geófonos.

La forma en que las ondas quedan registradas en el geófono, permite en terreno obtener algunos parámetros del mismo.

La imagen siguiente corresponde a la medición MASW de un terreno en MOLINA. Se puede ver que la onda no se dispersa, e incluso, se podría establecer la existencia de al menos dos estratos claramente definidos.

Entre los geófonos 1 al 8, se podría establecer una pendiente, lo que indica un primer estrato con una velocidad menor al que se podría establecer entre los geófonos sucesivos.

El hecho de que la onda, no se disperse, muestra la alta rigidez del suelo. También se puede ver que el registro no se contamina con ruido ambiental.

En la imagen de la derecha, se puede ver que la onda es mas lenta y que existe una mayor dispersión, lo que es propio de terrenos sueltos o de menor rigidez.

También se puede ver que existe contaminación dada por el ruido ambiental, lo que si bien podría representar un problema para la MASW, no lo es para el ensayo REMI.

Medición de Ondas de Corte

Medición en Molina, VII Región.

En los ultimos días dias realizamos mediciones de ondas de corte en la ciudad de Molina, en un sector en que se levantará un condominio de 128 viviendas, para una inmobiliaria local.
Los ensayos mostraron que el suelo tiene una gran rigidez, con valores de velocidad de onda de corte, cercanas a los 500 m/s.

Para la medición se utilizaron 24 geófonos espaciados cada 2.0 m, con un arreglo total de 48 m.

Se realizaron mediciones de tipo MASW y REMI. Para el ensayo MASW, se hicieron muestras con energización al inicio del arreglo y al final del mismo.







Medición en Puente Alto.

En la comuna de Puente Alto, región metropolitana, hicimos una medición de onda de corte, utilizando los métodos REMI y MASW.

En esta oportunidad, se utilizaron 16 geófonos espaciados cada 3,0 m, con un arreglo total de 45 m. Ejecutándose en cada dirección al menos tres mediciones MASW y tres REMI, para poder luego, analizarlas por separado y en conjunto.

Los resultados obtenidos indican una velocidad de onda de corte superior a los 500 m/s, un terreno de muy alta calidad.

Medición de Periodo Fundamental

La tecnica de medición de periodo fundamental, se realiza con un sismografo triaxial, es decir, que mide vibraciones en tres ejes, dos horizontales perpendiculares y uno vertical.

La relación H/V, contempla obtener una relación entre las dos componentes horizontales (N-S) y (E-O), combinarlas y luego dividirlas por la componente vertical.

Esta relación se conoce como el método de Nakamura, en honor a quien lo desarrolló. Hace algunos días, realizamos esta medición en un terreno de Concepción, Chile, con el dispositivo Geobox SR04 de Sara Electronics instruments (www.sara.pg.it).

El registro obtenido es el siguiente:

 La visualización se logra mediante el programa Geopsy. Un programa bastante potente, gratuito, disponible en www.geosy.org y que permite también hacer análisis tipo MASW, ESAC y REMI.

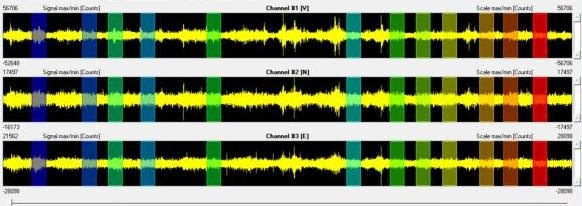

El método de verificación de frecuencia natural, se realiza en distintas ventanas (tramos de tiempo del registro total).

La selección de ventanas, puede ser automatica o manual, dependiendo del software que se utilice. En el mercado, existen varios programas disponibles. En Chile, no existe un procedimiento para este análisis, que incluso aun no está incluído en la norma, pero existe, en Europa, el criterio SESAME, que entrega pautas e indicaciones para obtener resultados que puedan ser comparables.

El resultado gráfico del análisis es del siguiente tipo y se obtuvo mediante Geopsy:

Lo que se muestra es el punto de mayor relación entre las componentes horizontales y la vertical. El criterio SESAME, exige que el punto obtenido (frecuencia) cumpla con una serie de controles, para poder definirlo como el periodo fundamental.

Curso de Geofisica Aplicada. Perugia. Italia

Los dias 20 y 21 de septiembre, se realizó en la ciudad de Perugia, Italia, el curso de Geofisica Aplicada organizado por la empresa Sara Electronics Instruments y dictado por los Geólogos Francesco Stragapede y Lando Umberto Pacini.

En la ocasión se revisaron los conceptos asociados a las distintas ondas superficiales (Ondas S, Love, rauyleigh, etc.) y la forma en que éstas muestran lo que sucede en los estratos inferiores, mediante la frecuencias que son registradas en los geófonos.

Posteriormente se realizaron tomas de muestras para REMI, Masw, Refracción y ESAC, para luego ser procesadas con programas de uso específico.

Workshop en Geofisica Aplicada

El viernes 6 de septiembre de 2013, se realizó exitosamente el Taller de Geofísica Aplicada organizado por el Departamento de Ingeniería Civil y Ambiental de la Universidad del Biobio y la empresa italiana SARA Electronics Instruments.

La exposición de Mauro Mariotti abarcó numerosos tópicos como las características de los distintos instrumentos para mediciones de Geofisica Aplicada, los parámetros de clasificación de suelos (Vs, fo, etc), las distintas mediciones de ondas superficiales existentes, las características de cada una de ellas, le metodología de interpretación, etc.

Además, se realizó una demostración práctica de toma de datos para los métodos MASW, REMI y H/V, utilizando los equipos SARA.

El muestreo se realizó en las canchas de la universidad del Biobió y luego los datos fueron analizados con distintos programas como Geopsy, Geoexplorer, Masw, etc.

La totalidad de las presentaciones power point mostradas en el taller se pueden obtener siguiendo las siguienes instrucciones.

O siguiendo el este link (http://www.sara.pg.it/documents/workshop.pdf).

Mediciones en San Pedro de la Paz

Hace algunos días se realizaron dos mediciones de ondas superficiales, aplicando los Métodos MASW y REMI,  para determinar Vs30, en dos predios de la comuna de San Pedro de la Paz.

El primero se realizó en un predio ubicado antes del Megacentro y donde prontó se comenzará con la construcción de viviendas.

El terreno es principalmente arenoso y los resultados obtenidos indican una velocidad (Vs30) superior a los 250 m/s.

La estratigrafía obtenida en el análisis de velocidades coincide con la obtenida en el sondaje.

El otro ensayo, se realizó en el sector de Boca sur, en donde luego comenzará la construcción de viviendas de carácter social.

El terreno presenta las mismas características estratigráficas y la velocidad Vs30 obtenida es de aproximadamente 230 m/s.

En ambos casos, la velocidad de onda de corte es monotamente creciente.

Workshop Confirmado !!!

Mediciones en Medellín, Colombia.

Durante lo días 16 y 17 de agosto, estuve en la ciudad de Medellín, asesorando a la empresa SIPI, Soluciones Integrales en Proyectos de Ingeniería en lo relacionado a la realización de ensayos para medición de Ondas Superficiales con los métodos REMI y MASW y la interpretación de los mismos para la obtención de la Vs30 y otras aplicaciones

Se realizaron varias mediciones en dos sitios de la ciudad de Medellín, de manera de calibrar los equipos, chequear las mediciones y luego, realizar las interpretación de resultados.

En la ocasión, también pudimos compartir experiencias relacionadas a la Geofísica, ver la posibilidad de realizar trabajos e investigaciones en conjunto.

Fue una experiencia muy enriquecedora y agradezco a todas las personas con las que compartí por la gran acogida que me brindaron. Todo fue muy Bacano!.

Workshop en Chile.

La empresa italiana SARA S.R.L, fabricante y distribuidora de equipos electronicos y especializada en de medición simológica y geofísica, nos ha pedido ayuda en la organización de un workshop a desarrollar en Chile en el mes de Septiembre.

Atendiendo la importancia que tiene el tema en el mundo de la Ingeniería es que tenemos el apoyo de la Escuela de Ingeniería Civil de la Universidad del Biobio.

La fecha tentativa es el 6 de septiembre desde las 09:00 hrs y en la ocasión se entregarán antecedentes acerca de los siguientes temas:

- Método Remi
- Método MASW
- Determinación de Vs30.
- Refracción.
- HVSR.
- Equipos de medición.
- Software de Interpretación.
- Demostraciones en terreno de toma de datos
- Demostración de interpretación con software de uso libre.

La presentación estaría a cargo del señor Mauro Mariotti, propietario de la empresa SARA S.R.L.

En los próximos días, tendremos mas antecedentes para comenzar con las inscripciones.

Medición de Ondas Superficiales en Machalí

Hace algunos días recibimos el encargo de realizar mediciones de ondas superficiales en la localidad de Machalí, al oriente de la ciudad de Rancagua.

En el predio se va a construir un loteo, por lo que se necesitaba la determinación del perfil de velocidades de ondas de Corte y luego, la determinación de la Vs30, de acuerdo a lo exigido por el DS61.

El terreno resultó tener una superficie plana y el suelo estaba lo suficientemente humedo para instalar los geófonos de manera directa en el suelo.

Se realizaron dos arreglos perpendiculares y en cada uno de ellos se hicieron mediciones de tipo Ruido ambiental (REMI) y de Onda Superficial (MASW).

Con los resultados de terreno, se elaboró el perfil de velocidades y luego se determinó la velocidad Vs30, requerida para la clasificación.

Nuevo Curso de Capacitación

En Septiembre próximo se realizará un nuevo curso de capacitación en Perugia Italia. La temática será el análisis de los registros (sismográmas) de pruebas MASW y REMI y su correcta interpretación para determinar el perfil de velocidades de Ondas de Corte (Vs) y luego la Vs30, requerida en nuestra normativa para la Clasificación sísmica del Suelo.

El curso está organizado por la empresa SARA, que realiza la producción de los equipos de medición y será dictado por reconocidos Geólogos Italianos.

Monitoreo Sísmico

Hace algunos días nos llegó un nuevo equipo, Se trata de Geobox SR04 de Sara, que permite la realización de monitorero sísmico al realizar un registro permanente del suelo, pudiendo así captar movimientos sísmicos como sismos en un rango de 600 km a la redonda.

En estos momentos estamos en fase de instalación y prueba y prontamente podremos informar del avance en esta área.

El equipo, permite también realizar en terreno el registro tridimensional de movimiento del suelo, con el cual se puede calcular la relación H/V dada por el método de Nakamura y determinar el periodo fundamental del suelo en el sitio medido.

La relación H/V es de amplio uso en muchos lugares del mundo ya que permite estimar la relación entre el periodo del suelo y el periodo de un edificio y estimar la respuesta (resonancia).

Estamos haciendo todos los ajustes para poder dar el servicio de determinación de la relación H/V de acuerdo a los criterios del proyecto SESAME (Site EffectS assessment using AMbient Excitations) de la Comunidad Europea.

Medición de Vs en la Universidad de Concepción, Concepción, Chile

Durante los meses de Marzo y Abril realizamos una serie de cinco mediciones de ondas de corte en diversos lugares de la Universidad de Concepción.

Los lugares medidos fueron el Laboratorio de Ingeniería Civil, al costado oeste de la Biblioteca, en el sector de Ciencias Físicas (Laguna de los Patos), frente a la casa del deporte y en el sector de Aulas.

En cada caso, se realizaron dos arreglos ortogonales con 16 geófonos, para hacer mediciones de tipo REMI y MASW.

Los resultados luego fueron cotejados con los distintos ensayos SPT con que se cuenta en la Unviersidad, lográndose excelentes correlaciones entre el perfil Vs y el perfil SPT.

Arreglo lineal en sector Ciencias Fisicas y Matemáticas.

Arreglo lineal en sector poniente de Biblioteca.

Arreglo lineal de geófonos en el sector Estacionamiento frente a la Casa del Deporte (calle Chacabuco).

Curso: Caracterízación Dinámica del Suelo y de Edificios



Acaba de llegarme el certificado de participación en el curso de Caracterización dinámica de suelos y edificios usando Ruido Ambiental, realizado en la ciudad de Perugia (Italia)  los días 3 y 4 de mayo de 2013.

El curso estaba destinado a Geologos Italianos, que necesitan constantemente estar en perfeccionamiento.

El curso abordó las aplicaciones en suelos y estructuras del ruido ambiental, oportunidad en la que se aprovecho de mostrar criterios para la ejecución del análisis HVSR (nakamura) y la aplicación del ruido en la determinación del modo de vibrar de las estructuras.

Los ultimos terremotos en Italia, dejaron muchos edificios patrimoniales dañados (principalmente iglesias). Mediante técnicas de modelación por elementos finitos y aplicaciones de ruido ambiental, se ha logrado determinar las características dinámicas de la estructura, de forma de abordar la estrategia de reparación. La correlación obtenida entre el modelo de Elementos Finitos (FEM) y los resultados del ruido ambiental, son increíbles.

Mas antecedentes, aquí.

Mediciones, Junio 2013

Medición en Teno.

Esta medición se realizó en la localidad de Teno, al norte de Curicó en la VI Región,  en un terreno ubicado al lado oeste de la línea del tren en el acceso a Teno.

En el lugar se construirá un loteo habitacional, por lo que se requería la caracterización sísmica del terreno, por lo que se realizaron dos arreglos lineales en direcciones perpendiculares, en los cuales se realizaron mediciones de ruido ambiental (REMI) y mediciones de ondas superficiales (MASW).

El suelo, presentó una respuesta de velocidad de onda de corte creciente en profundidad.

Algunas Mediciones

En el ultimo tiempo, hemos realizado mediciones en distintos sectores de la octava región.

Cañete, VIII Región.

Esta Medición se realizó el día 14 de mayo, en la ciudad de Cañete, VIII Región, Chile.

Se realizaron mediciones MASW y REMI, en dos direcciones perpendiculares.

En el lugar se realizará la reposición del actual cuartel de Bomberos de Cañete






Avenida Inglesa, Concepción.

Medición realizada el día 6 de junio en el sector de Avenida Inglesa en la ciudad de Concepción.

Las mediciones fueron REMI y MASW en dos direcciones perpendiculares.

En el sector se realizará la construcción de un edificio.




Pedro de Valdivia, Concepción.

Esta medición fue realizada el día 14 de junio en un sitio eriazo del sector Pedro de Valdivia bajo en la ciudad de Concepción.

Las mediciones realizadas fueron REMI y MASW en dos arreglos "perpendiculares", que se ajustaron a la geometría del sitio.

En el lugar se realizarán obras de implementación municipal.

Curso de Geofisica.

Formación Contínua

A través del sitio www.geocorsi.it, participe en el curso de Caracterización del suelo y problemas de estabilidad, que me permitió complementar muchos conceptos de Mecánica de Suelos, algo olvidados y seguir comprendiendo la Norma sísmica Italiana en lo referente a la clasificación del suelo y que en mi opinión tiene aspectos que pronto serán considerados por nuestra normativa.

Capacitación - Respaldo Técnico

La medición de la velocidad de ondas de corte, con los métodos combinados REMI y MASW, ha requerido mucho estudio, investigación e interacción con los proveedores de equipo y del software.

En esta línea es que entre el 11 y 19 de febrero realice una visita a Italia, oportunidad en la que me reuní en Peruggia, con el Ingeniero Mauro Mariotti, representante de SARA S.R.L, proveedora del equipo de medición en terreno, para compartir las experiencias en la utilización del equipo, aclarar dudas, ver nuevos equipos y completar el entrenamiento on line realizado previamente.

La experiencia fue altamente enriquecedora, ya que pude comprobar el aprendizaje realizado, ver nuevas aplicaciones del equipo y confirmar la validez de las mediciones realizadas.

También estuve reunido con el Ingeniero Vitantonio Roma, autor del programa de interpretación de los datos MASW, oportunidad en que pudimos revisar muchas de las mediciones realizadas y que habían sido comentadas anteriormente vía online. Ademas, pudimos revisar la normativa sísmica italiana, compararla con la normativa chilena y discutir el camino que acá en Chile se está trazando en el tema de la interpretación geofísica y la clasificación de los suelos..

También revisamos posibilidad de trabajos conjuntos en la obtención del espectro de diseño para suelos tipo F, un tema que en nuestro país es bastante limitado.

La obtención de la velocidad de las Ondas de Corte, es fundamental para la clasificación de nuestros suelos. Tener el respaldo de profesionales y empresas con una gran experiencia en el tema, nos ayuda a entregar un servicio de gran calidad y certeza.
